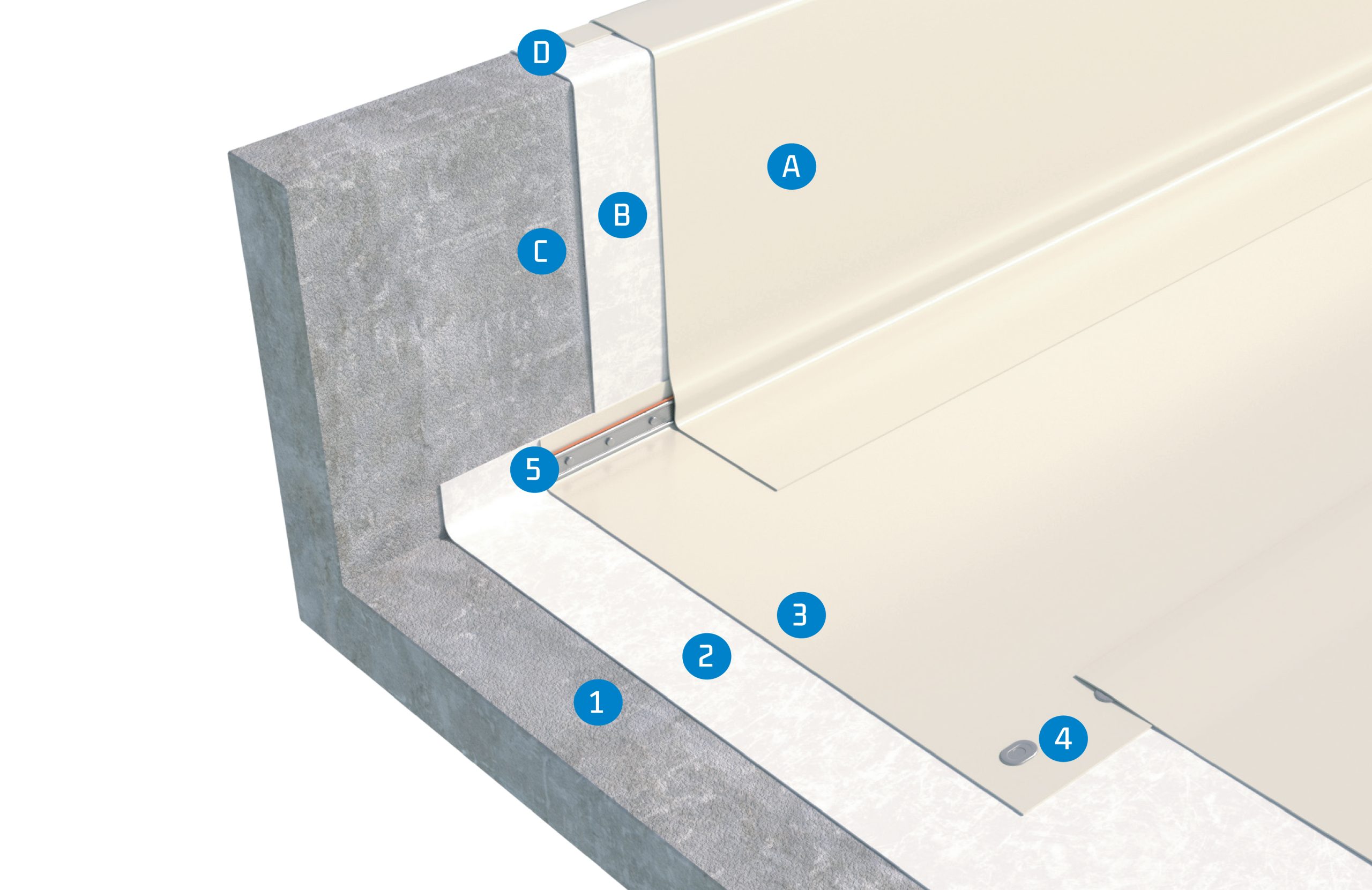

IZOLIM ME PVC 2b1

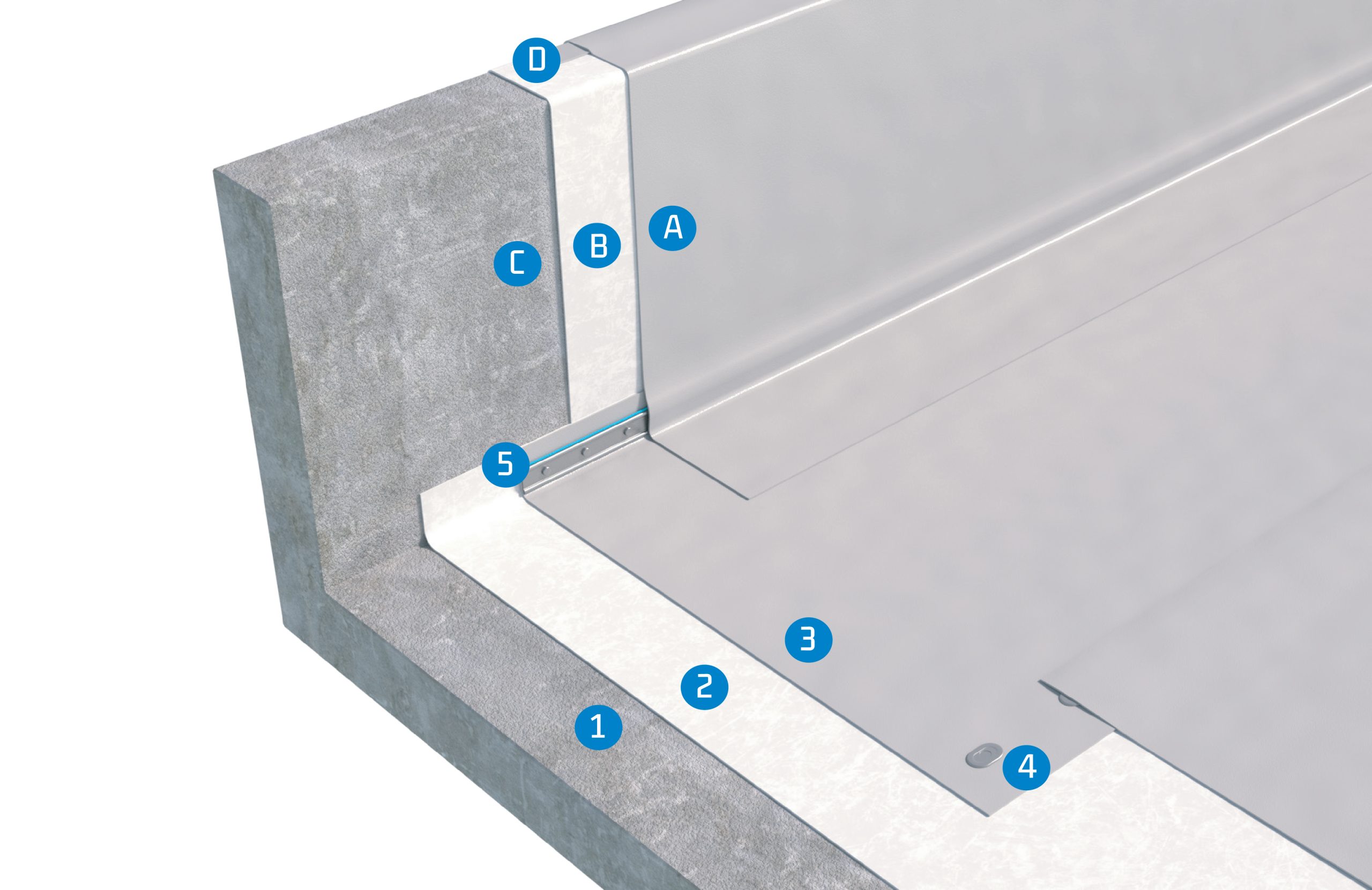

SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PREJ PVC- P, I APLIKUAR ME FIKSIM MEKANIK
Struktura mbajtëse me beton të armuar (b.a.).
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Shtresë nivelimi (Gjeotekstil 300 g/m2 ose gjeotekstil 400 g/m2)
3. Element izolues FLAGON SR (PVC 1,5 mm)
4. Elemente fiksimi të membranes
5. Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV ose SR (PVC 1,5 cm)
B. Shtresë ndarëse prej TNT (në rast se mbulesa nuk është e ngjitur)
C. Për lartësi h < 50 cm: ngjitje me anë të Flexocol V Për lartësi h > 50 cm: fiksim mekanik
D. Zgjidhje të mundshme për përfundimin:
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetra

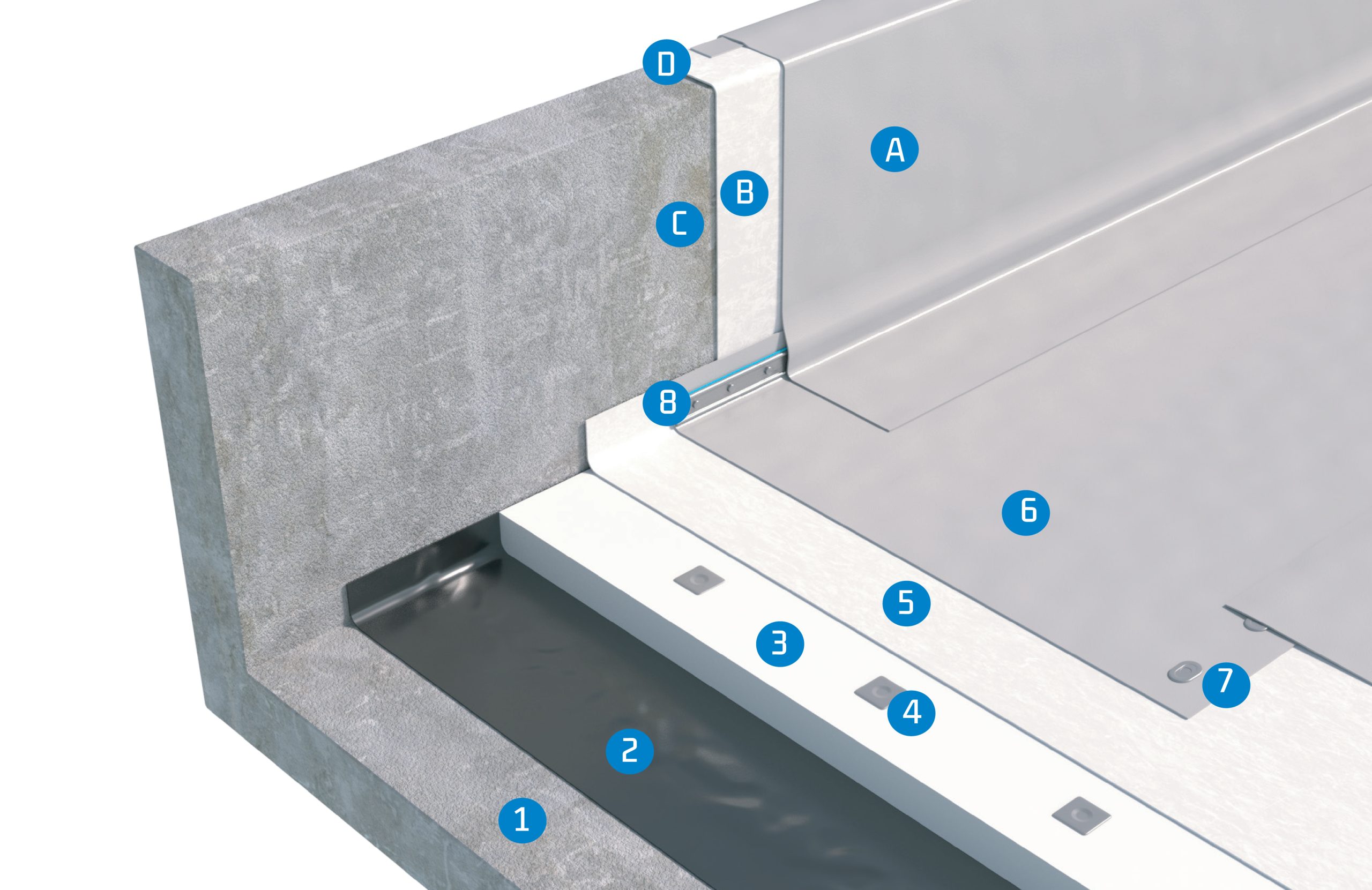

IZOLIM ME PVC 2b2
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PREJ PVC- P, I APLIKUAR ME FIKSIM MEKANIK
Struktura mbajtëse me beton të armuar (b.a.).
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Ndalues avujsh (plasmas 20g/m2)
3.Element termoizolues (XPS 50 mm)
4.Element fiksimi i izolimit termik
5.Shtresë ndarëse (gjeotekstil 300 g/m2)
6. Element izolues FLAGON SR (PVC 1,5 mm)
7.Element fiksimi i membranes
8.Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV ose SR (PVC 1,5 cm)
B. Shtresë ndarëse prej TNT (në rast se mbulesa nuk është e ngjitur)
C. Për lartësi h 50 cm: fiksim mekanik
D. Zgjidhje të mundshme për përfundimin:
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral

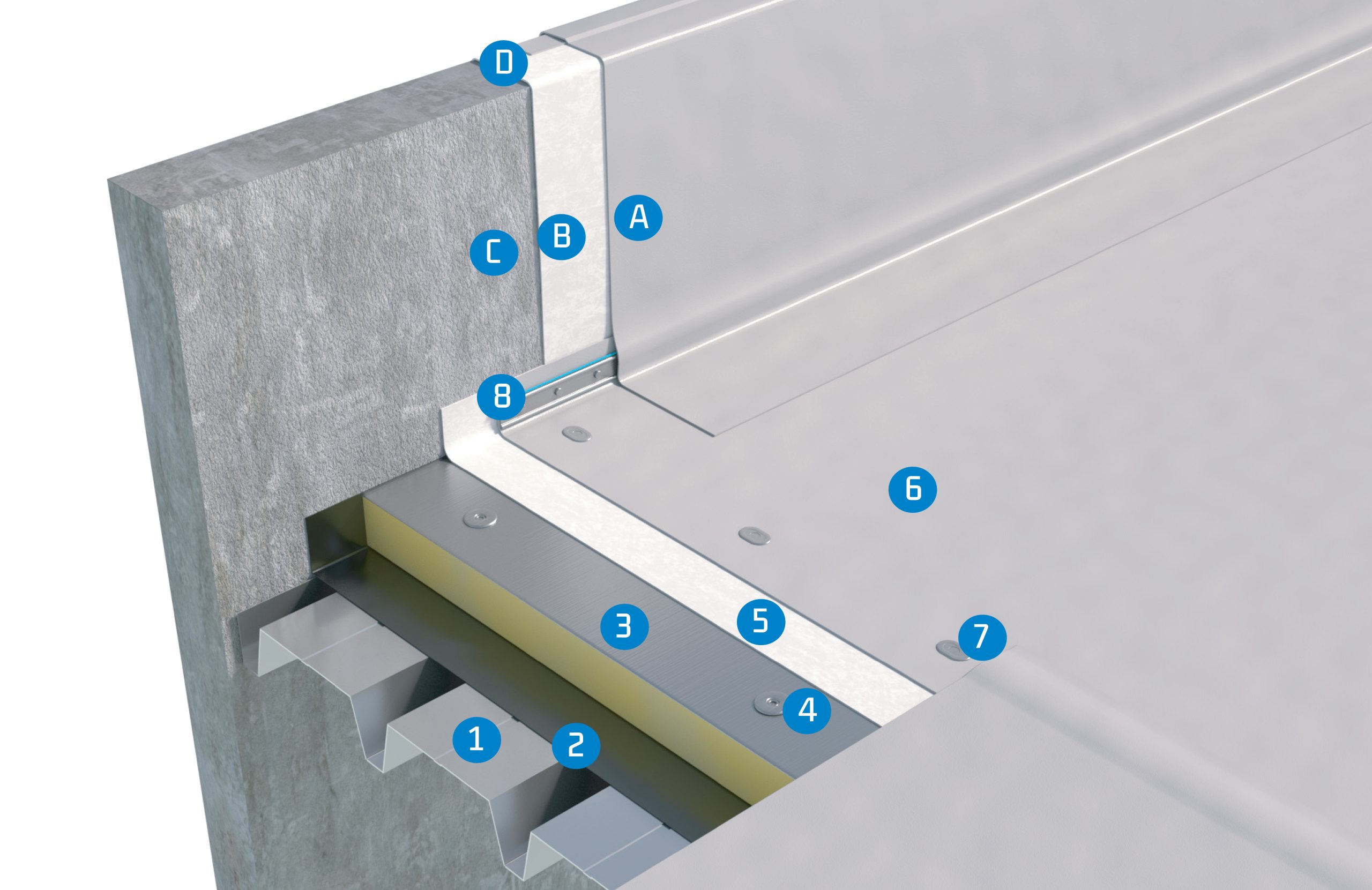

IZOLIM ME PVC 2b3
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PREJ PVC- P, I APLIKUAR ME FIKSIM MEKANIK STRUKTURË MBAJTËSE PREJ LLAMARINE TË PROFILUAR (PANEL SANDUIC)
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Ndalues avujsh (plasmas 20g/m2)
3. Element termoizolues (XPS 50 mm)
4. Element fiksimi i izolimit termik
5. Shtresë ndarëse (gjeotekstil 300 g/m2)
6. Element izolues FLAGON SR (PVC 1,5 mm)
7. Element fiksimi i membranes
8. Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV ose SR (PVC 1,5 mm)
B. Shtresë ndarëse prej TNT (në rast se mbulesa nuk është e ngjitur)
C. Për lartësi h 50 cm: fiksim mekanik
D. Zgjidhje të mundshme për përfundimin:
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral

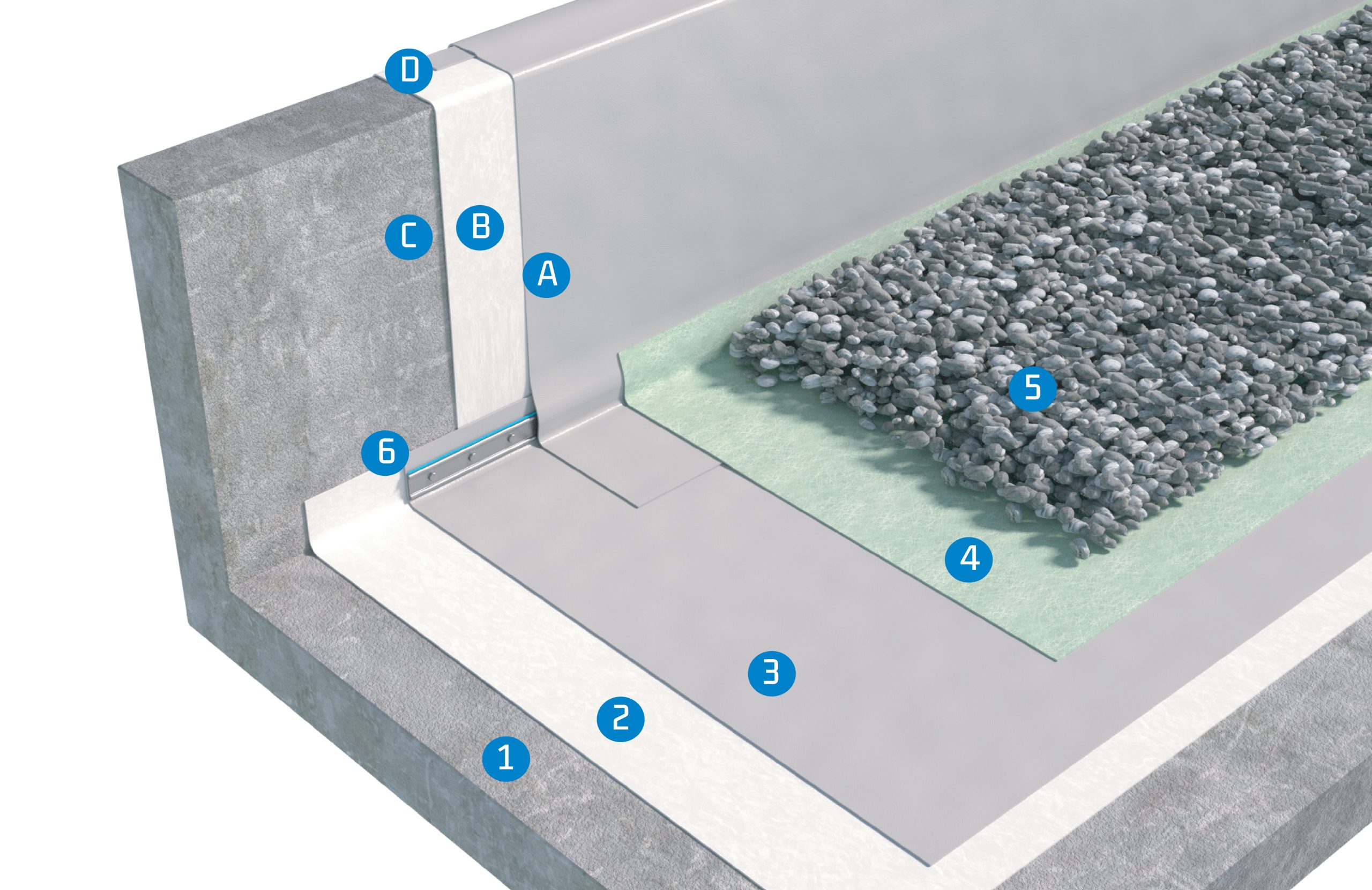

IZOLIM ME TPO 2a1
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES TPO, I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR STRUKTURË MBAJTËSE BETON I AMUAR.
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Shtresë niveluese / rregulluese(Gjeotekstil 300 g/m2
ose gjeotekstil 400 g/m2)
3. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm)
4. Shtresë mbrojtëse filtruese (gjeotekstil 300 g/m2)
5. Shtresë ngarkese (zhavorr)
6. Shirit/ profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm).
B. Shtresë ndarëse prej materialit jo i endur (TNT), në rast se
membrana nuk është ngjitur.
C. Për lartësi 50 cm, fiksohet mekanikisht
D. Zgjidhje të mundshme për në fund.
1. Profil muri dhe llamarinë mbrojtëse dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral
IZOLIM ME TPO 2a2
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES TPO, I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR
Strukturë mbajtëse prej betoni të armuar.
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Ndalues avujsh (plasmas 20g/m2)
3.Element termoizolues (XPS 50 mm)
4.Element hidroizolues FLAGON EP/PV (TPO 1,5 mm)
5. Shtresë mbrojtëse filtruese(gjeotekstil 300 g/m2)
6.Shtresë ngarkese (zhavorr)
7.Shirit / profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm)
B. Shtresë ndarëse prej materiali jo të endur (TNT), në rast se membrana nuk është e ngjitur.
C. Për lartësi më pak se 50 cm, ngjitje me Flexocol TPO
Për lartësi më shumë se 50 cm, fiksim mekanik
D. Zgjidhje të mundshme për në fund:
1. Profil muri dhe llamarinë mbrojtëse dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral
IZOLIM ME TPO 2a3
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES TPO, I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR
Element mbajtës prej betoni të armuar
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Shtresë rregull/niveluese (gjeotekstil 400 g/m2 ose 300 g/m2).
3. Element izolues FLAGON EP/PV (TPO 1,5 mm)
4. Element termoizolues (XPS 50 mm)
5. Shtresë mbrojtëse filtruese (gjeotekstil 300 g/m2)
6. Shtresë ngarkese (zhavorr)
7. Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm).
B. Shtresë ndarëse prej materiali jo të endur (TNT), në rast se membrana nuk është e ngjitur.
C. Për lartësi më pak se 50 cm, ngjitje me Flexocol TPO
Për lartësi më shumë se 50 cm, fiksim mekanik
D. Zgjidhje të mundshme për në fund:
1. Profil muri dhe llamarinë mbrojtëse dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral
IZOLIM ME TPO 2b1
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PREJ TPO, I APLIKUAR ME FIKSIM MEKANIK
Struktura mbajtëse me beton të armuar (b.a.).
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Shtresë nivelimi(gjeotekstil 300 g/m2 ose gjeotekstil 400 g/m2)
3. Element izolues FLAGON EP/PR (TPO 1,5 mm).
4. Elemente fiksimi të membranes.
5. Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm).
B. Shtresë ndarëse prej TNT (në rast se mbulesa nuk është e ngjitur)
C. Për lartësi h 50 cm: fiksim mekanik
D. Zgjidhje të mundshme për përfundimin:
1. Profil muri dhe llamarinë mbrojtëse dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetral

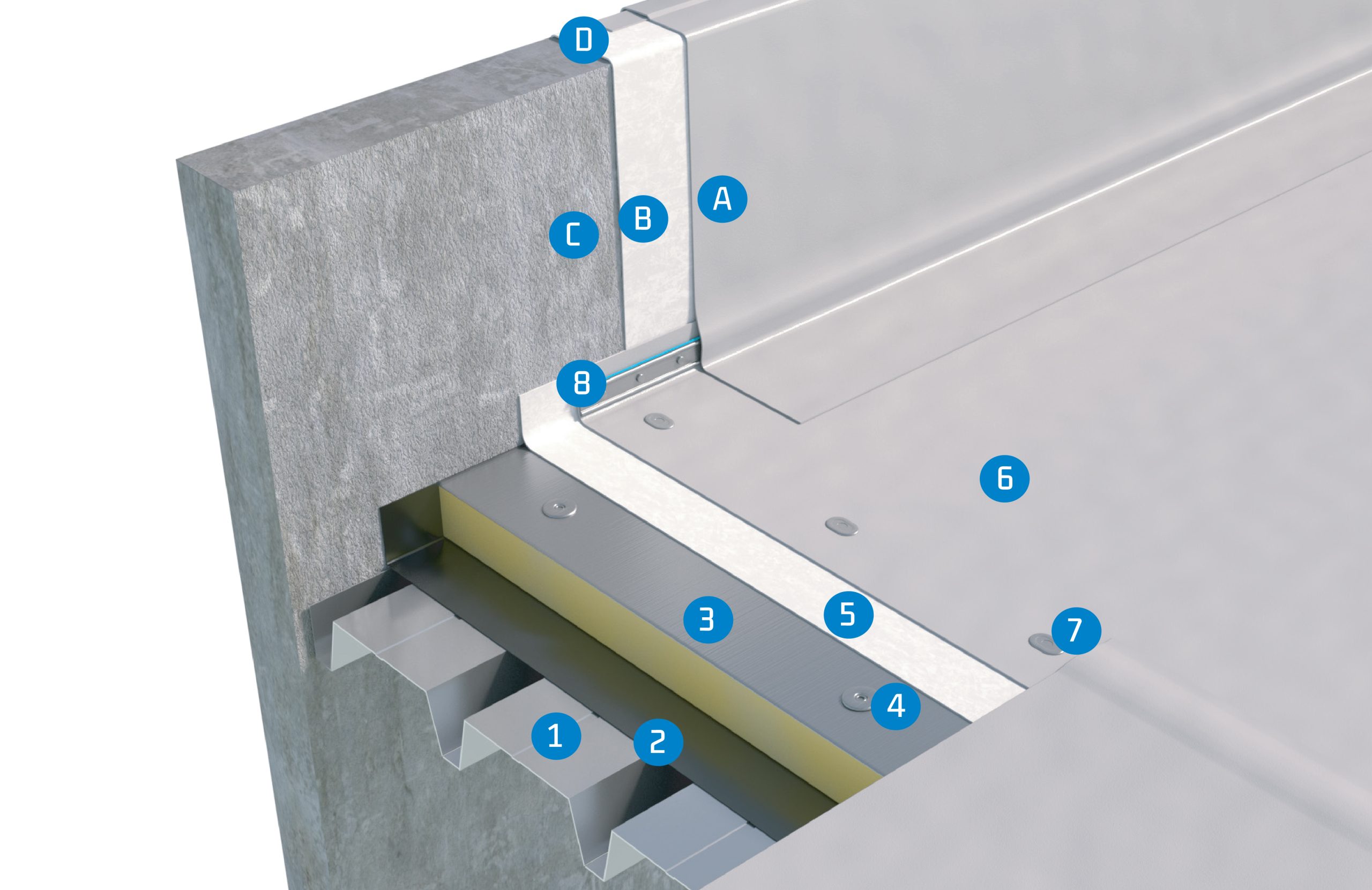

IZOLIMI ME TPO 2b3
SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PREJ PVC- P, I APLIKUAR ME FIKSIM MEKANIK
Strukturë mbajtëse prej llamarine të profiluar (panel sanduic)
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Ndalues avujsh (plasmas 20g/m2)
3. Element termoizolues (XPS 50 mm)
4. Element fiksimi i izolimit termik
5. Element izolues FLAGON EP/PR (TPO 1,5 mm)
6. Element fiksimi i membranes
7. Profil metalik me shpim.
Sipërfaqja vertikale
A. Element hidroizolues FLAGON EP/PV (TPO 1,5 mm)
B. Shtresë ndarëse prej TNT (në rast se mbulesa nuk është e ngjitur)
C. Për lartësi h 50 cm: fiksim mekanik
D. Zgjidhje të mundshme për fundin:
1. Profil muri dhe llamarinë mbrojtëse dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetra

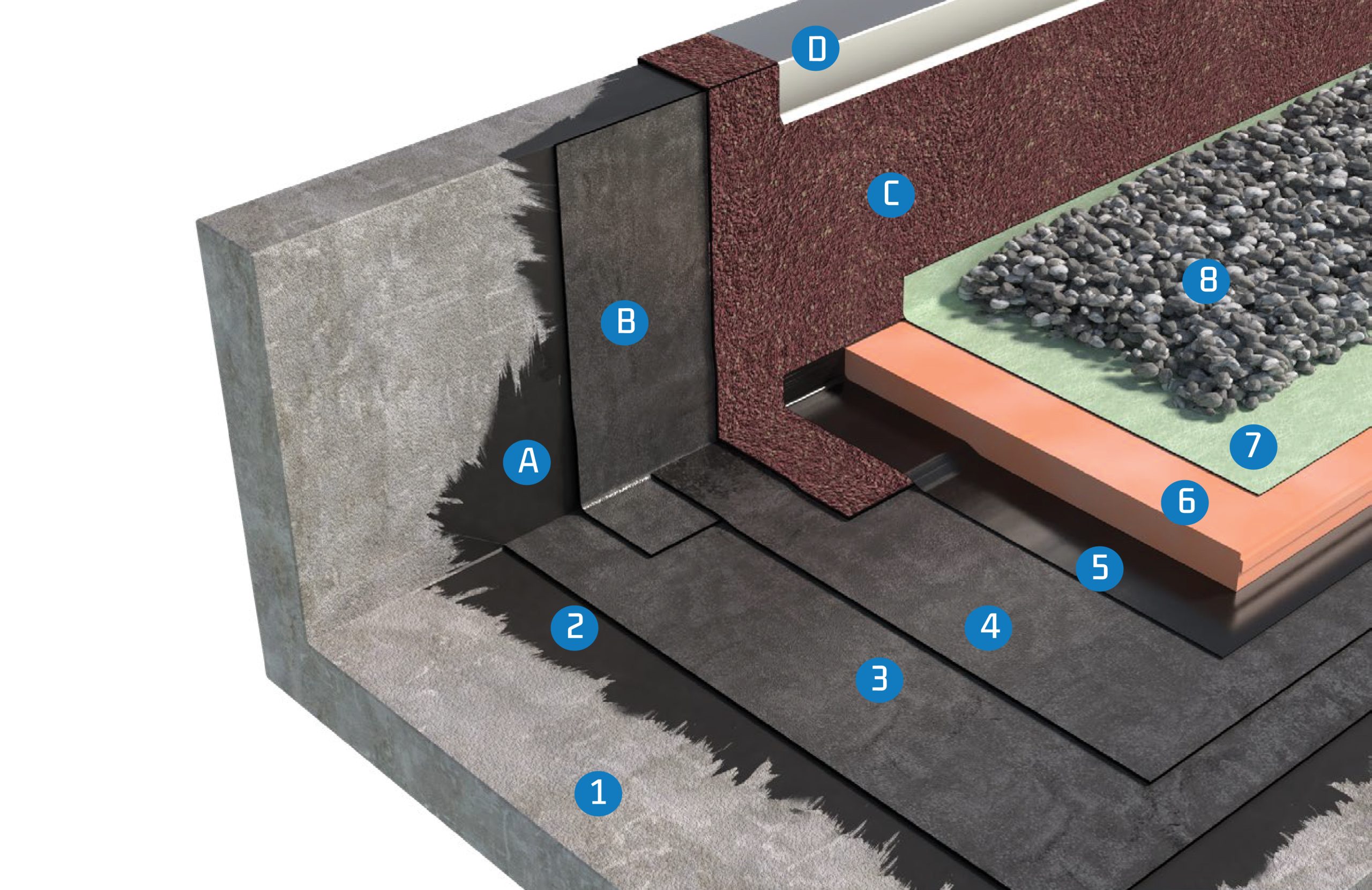

IZOLIMI KATRAMA
SISTEM I PAPËRSHKUESHËM NGA UJI ME ELEMENT HIDROIZOLUES NË MEMBRANA BPP, I APLIKUAR ME NGJITJE TË PLOTË.
Element mbajtës në beton të armuar (b.a.)
Sipërfaqja horizontale
1. Strukturë mbajtëse
2. Shtresë imprimiture (primer bituminoz)
3. Katrama lisho EDILPOL 3 mm – shtresa e parë
4. Katrama lisho EDILPOL 4 mm – shtresa e dytë
5. Ndalues avujsh (plasmas 20 g/m2)
6. Panel(element) termoizolues (XPS 50 mm)
7. Shtresë mbrojtëse dhe filtruese (gjeotekstil 300 g/m2)
8. Zhavorr
Sipërfaqja vertikale
A. Shtresë imprimatur (primer bituminoz)
B. Katrama lisho EDILPOL 4 mm – shtresa e parë
C. Katrama e graniluar EDILPOL Mineral 5 kg – shtresa e dytë
D. Shtresa e fundit : Profil metalik

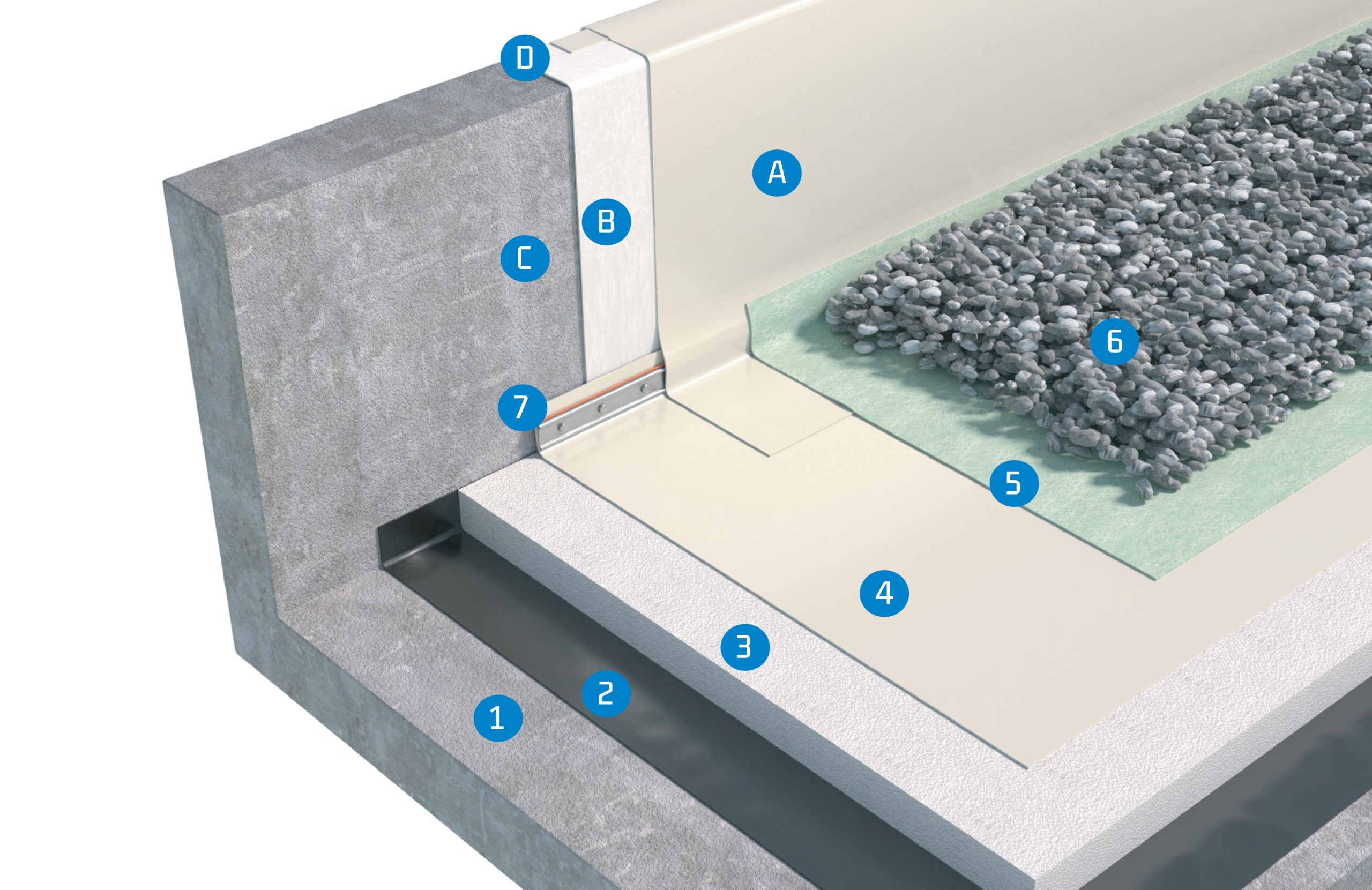

IZOLIM ME PVC 2a1

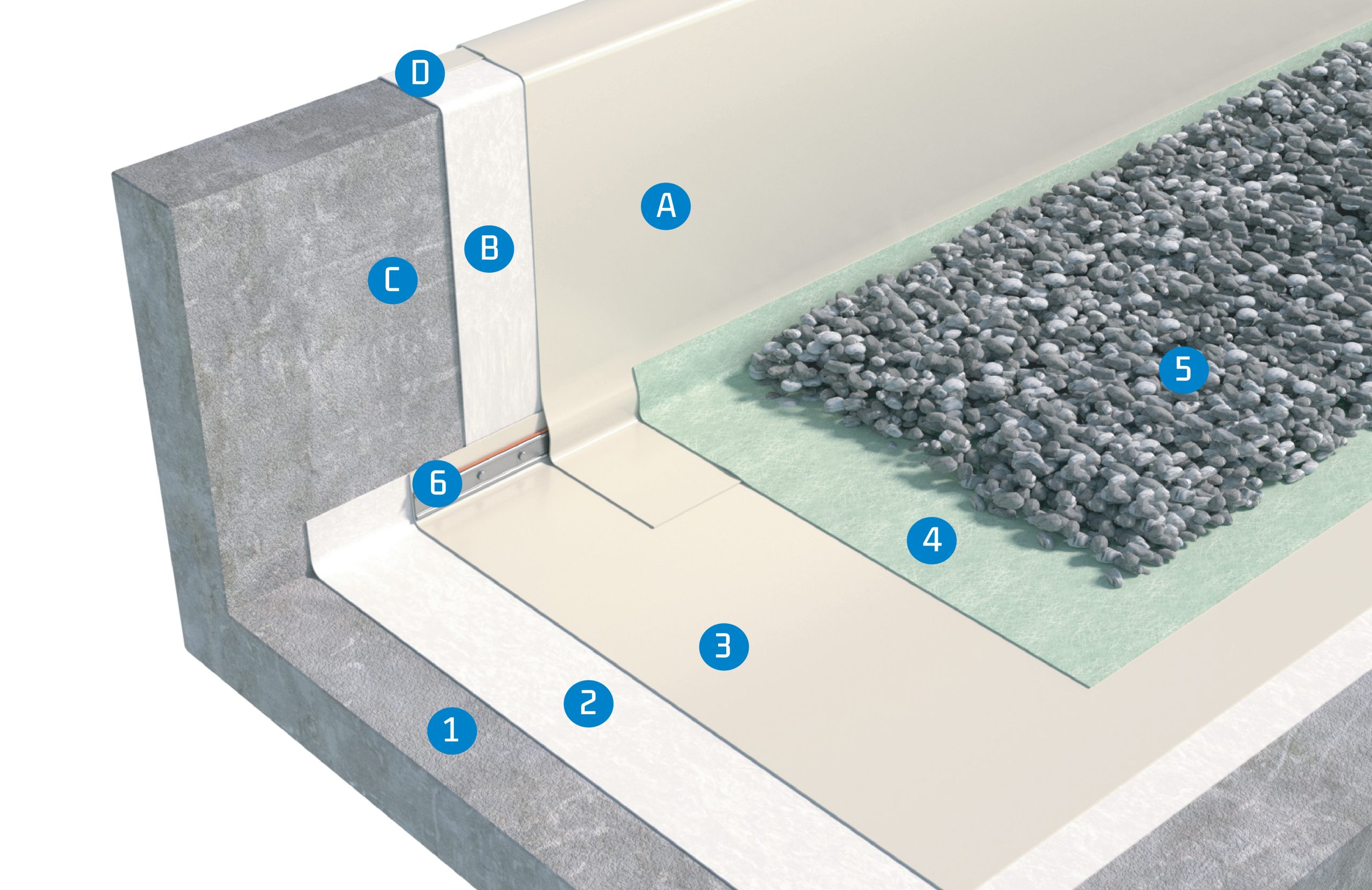

SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PVC- P I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR
Sipërfaqja horizontale
1. Struktura mbajtëse
2. Shtresë niveluese / rregulluese (Gjeotekstil 300 g/m2 ose gjeotekstil 400 g/m2)
3. Element hidroizolues FLAGON SV (PVC 1,5 mm)
4. Shtresë mbrojtëse filtruese (gjeotekstil 300 g/m2)
5. Shtresë ngarkuese (zhavorr)
6. Profil metalik me shpim
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV (PVC 1,5 mm)
B. Shtresë ndarëse prej materialit jo i endur (TNT), në rast se membrana nuk është ngjitur.
C. Për lartësi 50 cm, fiksohet mekanikisht
D. Zgjidhje të mundshme për në fund.
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit mbrojtës nën kapak(mbulesë)
3. Profil perimetrik
IZOLIM ME PVC 2a3

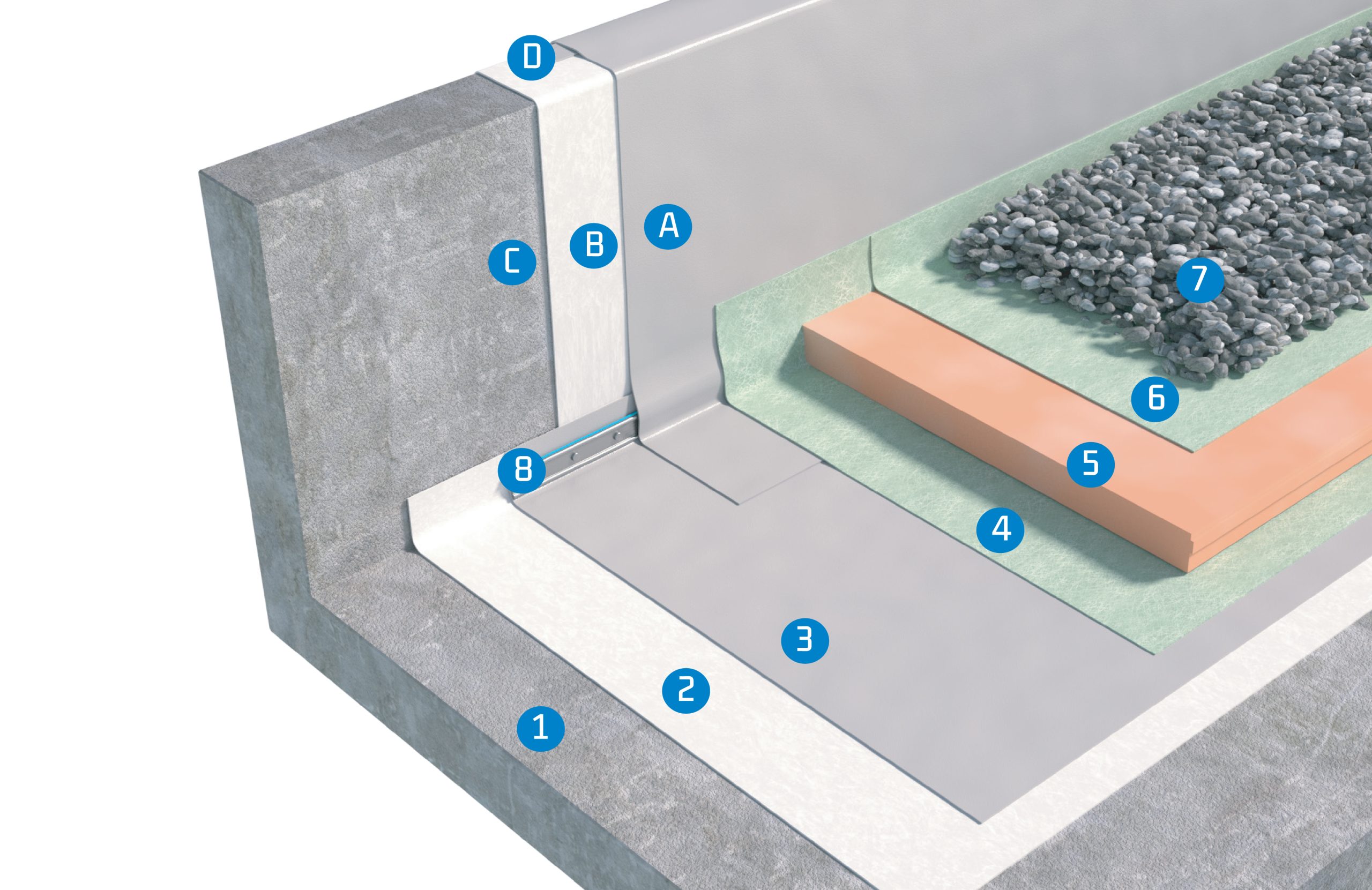

SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PVC- P I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR.
STRUKTURA MBAJTËSE BETON.
Sipërfaqja horizontale
1. Struktura mbajtëse
2. Shtresë niveluese / rregulluese (Gjeotekstil 400 g/m2 ose 300 g/m2)
3. Element hidroizolues FLAGON SV (PVC 1,5 mm)
4. Shtresë ndarëse (gjeotekstil 300 g/m2)
5. Element termoizolues (XPS 50 mm)
6. Shtresë mbrojtëse dhe filtruese (gjeotekstil 300 g/m2)
7. Shtresë ngarkese (zhavorr)
8. Shirit/profil metalik me shpim
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV (PVC 1,5 mm)
B. Shtresë ndarëse prej materiali jo të endur (TNT), në rast se membrana nuk është e ngjitur.
C. Për lartësi më pak se 50 cm, ngjitje me Flexocol V. Për lartësi më shumë se 50 cm, fiksim mekanik.
D. Zgjidhje të mundshme për në fund:
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetrik

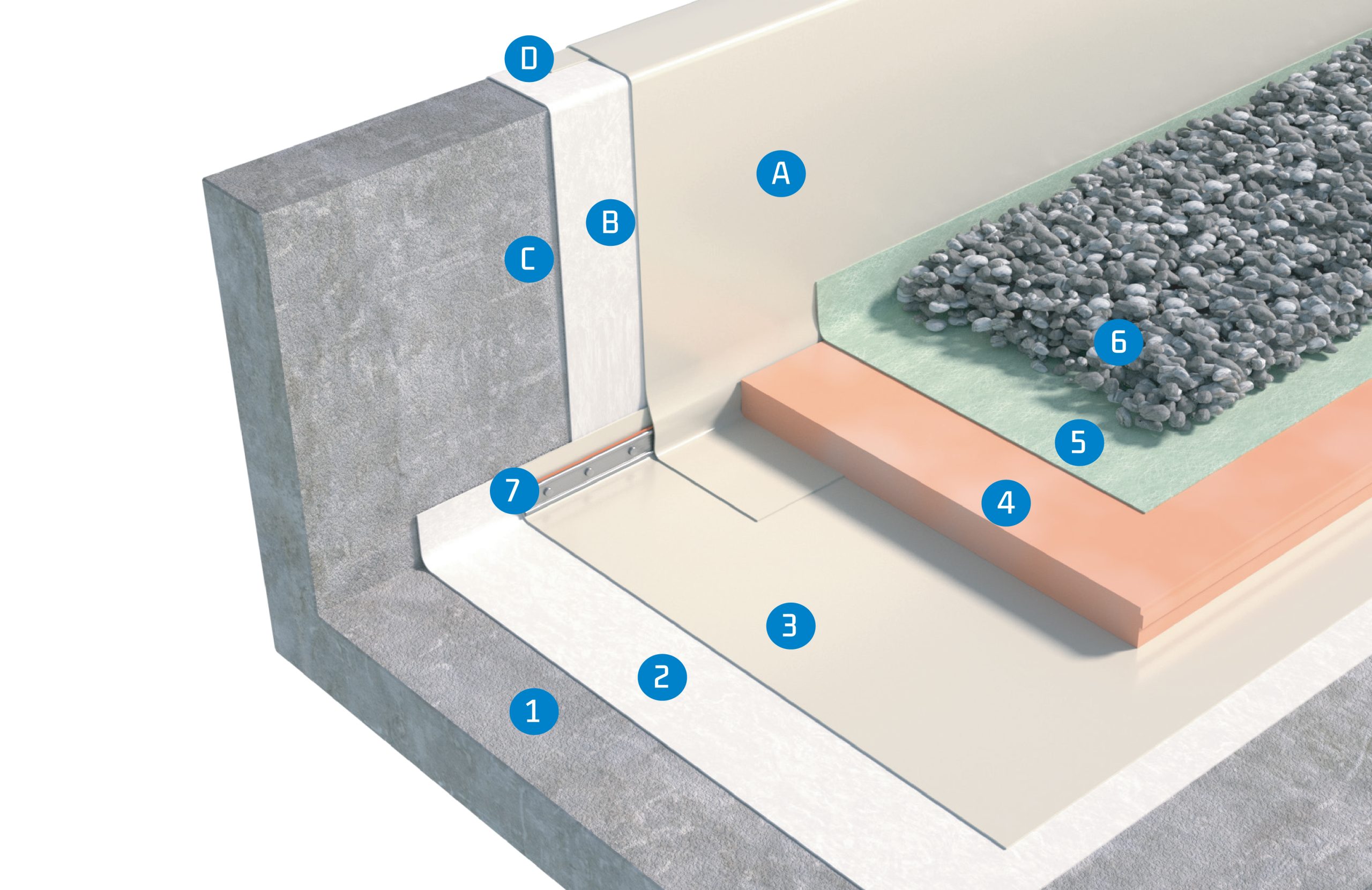

IZOLIM ME PVC 2a2

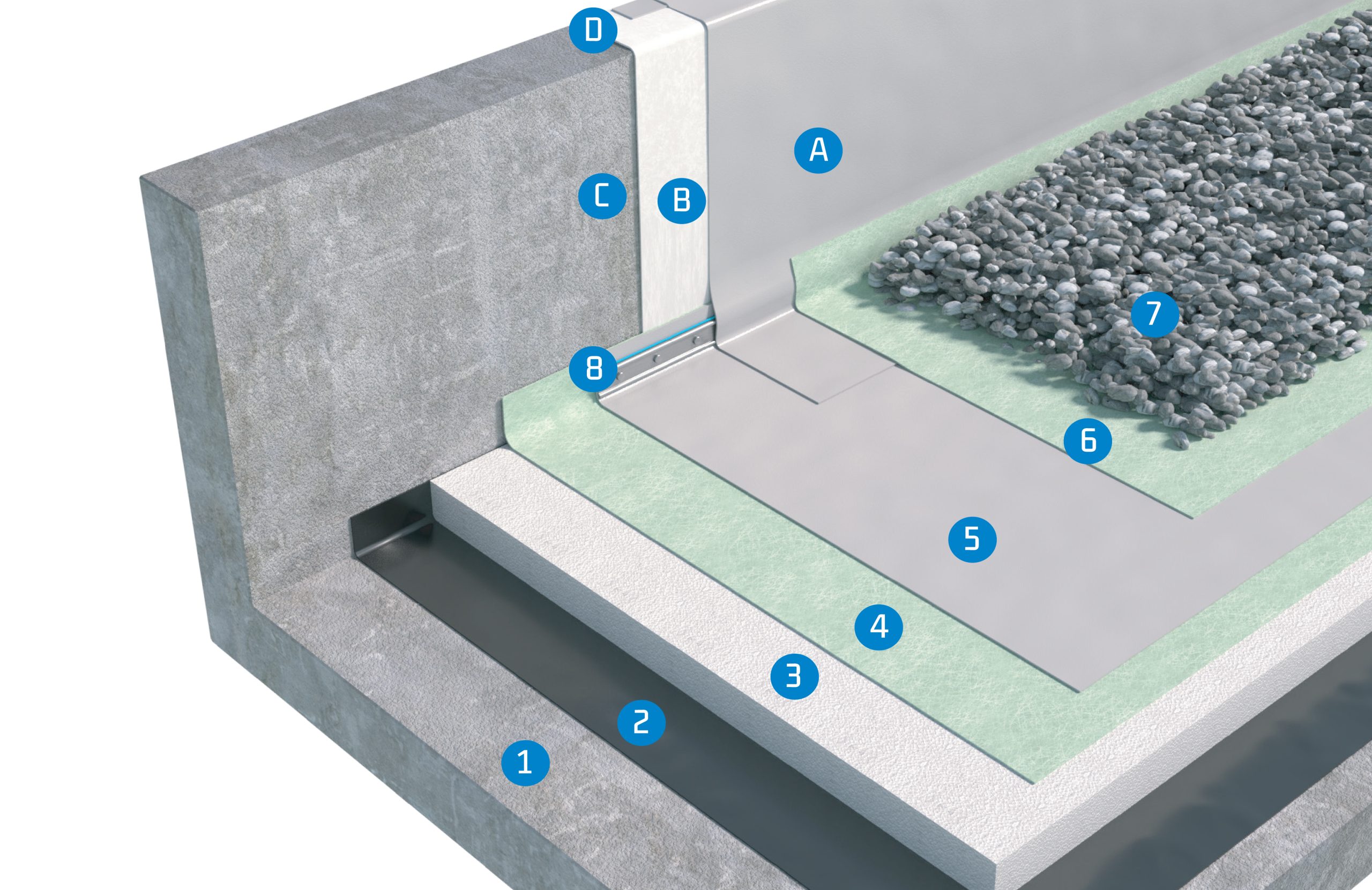

SISTEM HIDROIZOLUES ME ELEMENT IZOLUES PVC- P I APLIKUAR NË MËNYRË PLOTËSISHT TË PAVARUR.
Sipërfaqja horizontale
1. Struktura mbajtëse
2. Ndalues avujsh (plasmas 20 g/m2)
3. Element termoizolues (XPS 50 mm)
4. Shtresë ndarëse (gjeotekstil)
5. Element hidroizolues FLAGON SV (PVC 1,5 mm)
6. Shtresë mbrojtëse filtruese (gjeotekstil 300 g/m2)
7. Shtresë ngarkese (zhavorr)
8. Profil metalik me shpim
Sipërfaqja vertikale
A. Element hidroizolues FLAGON SV (PVC 1,5 mm)
B. Shtresë ndarëse prej materialit jo të endur (TNT), në rast se membrana nuk është ngjitur.
C. Për lartësi më pak se 50 cm, ngjitje me Flexocol V. Për lartësi më shumë se 50 cm, fiksim mekanik.
D. Zgjidhje të mundshme për në fund:
1. Profil mbrojtës i vendosur përgjatë murit dhe skossalina
2. Shirit i sheshtë nën kapak (mbulesë)
3. Profil perimetrik
